UNIMOTION PNCE Electric Cylinder

Haute précision et répétabilité

Obtenez une précision exceptionnelle avec un jeu axial maximal de < 0,02mm

Force de sortie élevée

Fournit une force allant jusqu’à 29 000 N, idéale pour les tâches intensives.

Vitesse de déplacement

Vitesse de déplacement jusqu’à 2,5 m/s pour des performances d’automatisation rapides et efficaces.

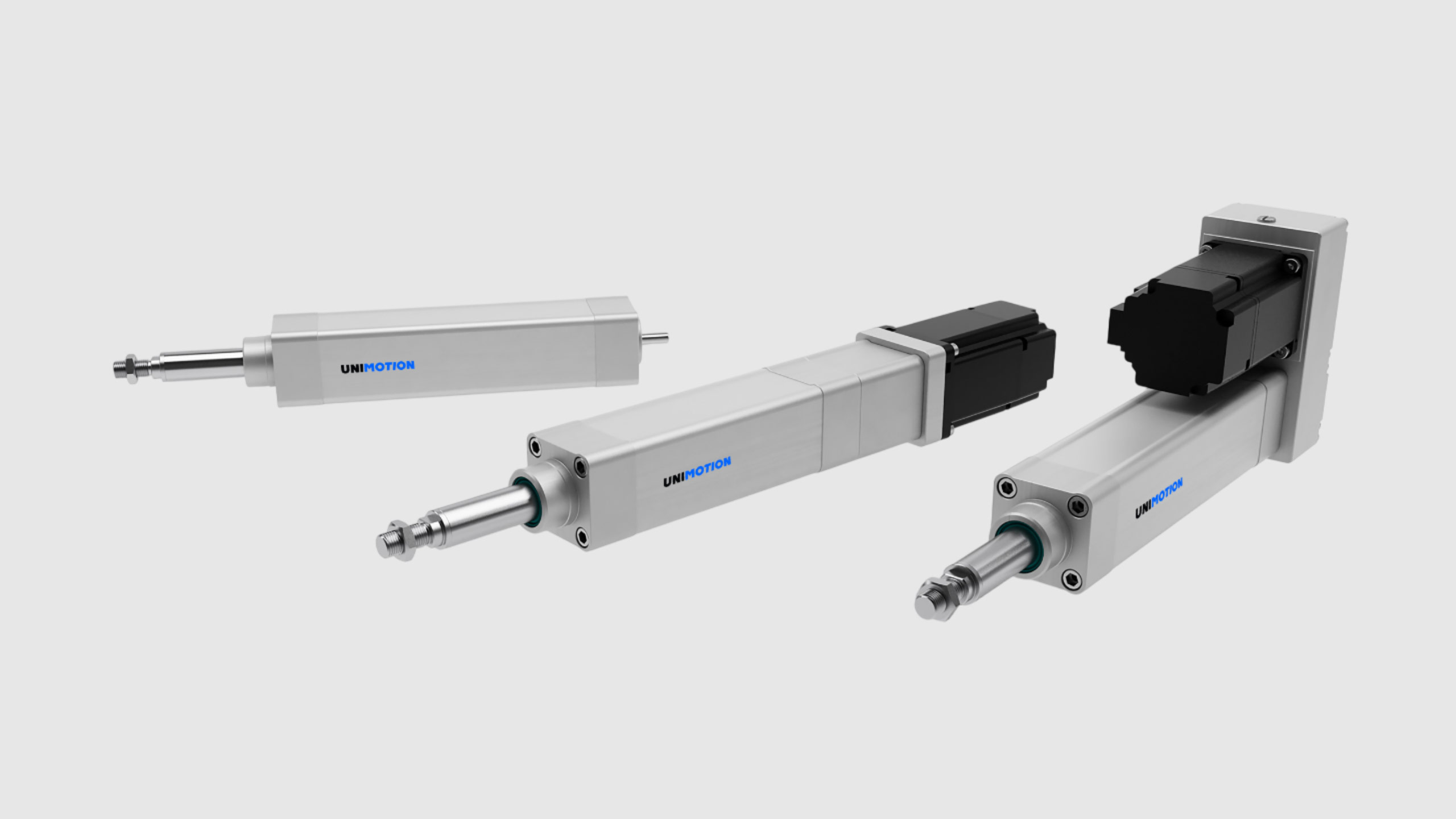

Caractéristiques principales

Les vérins électriques UNIMOTION PNCE sont conçus pour fournir des solutions d'automatisation avancées avec une précision, une force et une fiabilité supérieures.

Précision et répétabilité:

Obtenez une précision exceptionnelle avec une répétabilité allant jusqu'à ±0,01 mm.

Sortie de force élevée:

Capables de délivrer une force allant jusqu'à 29 000 N, ils conviennent aux applications les plus exigeantes.

Construction robuste:

Conçu avec des matériaux très résistants pour garantir une durabilité et des performances à long terme.

Intégration flexible:

Compatible avec divers moteurs et systèmes de contrôle, il s'intègre parfaitement à votre installation existante.

Acheter En savoir plus

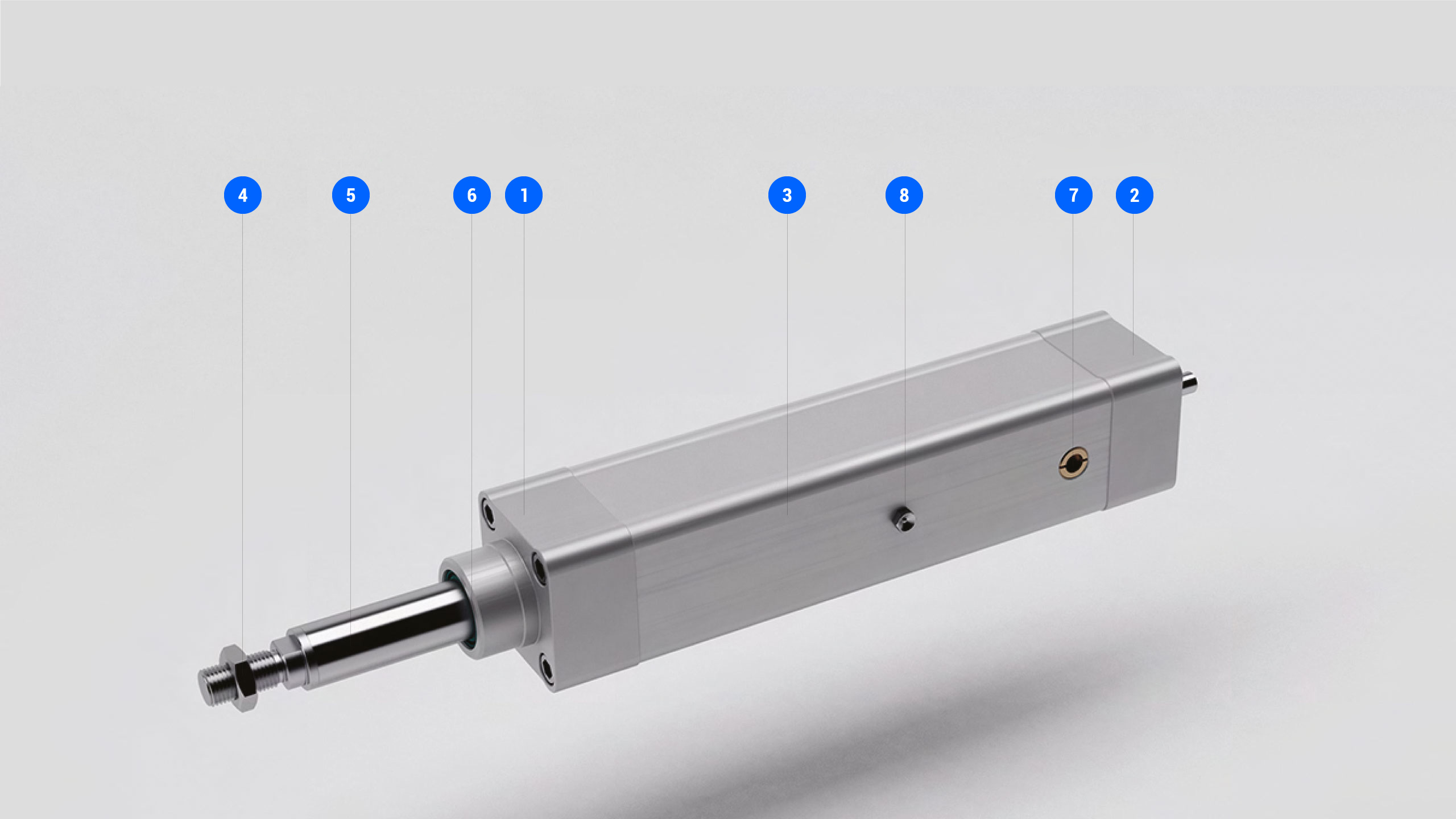

Version standard (S)*

1 - Capuchon avant

2 - Capuchon d'entraînement

3 - Profil lisse du cylindre

4 - Écrou hexagonal

5 - Tige de piston (acier inoxydable) avec dispositif anti-rotation

6 - Joint de tige de piston

7 - Compensation de la pression

8 - Graisseur

* Classe de protection IP40

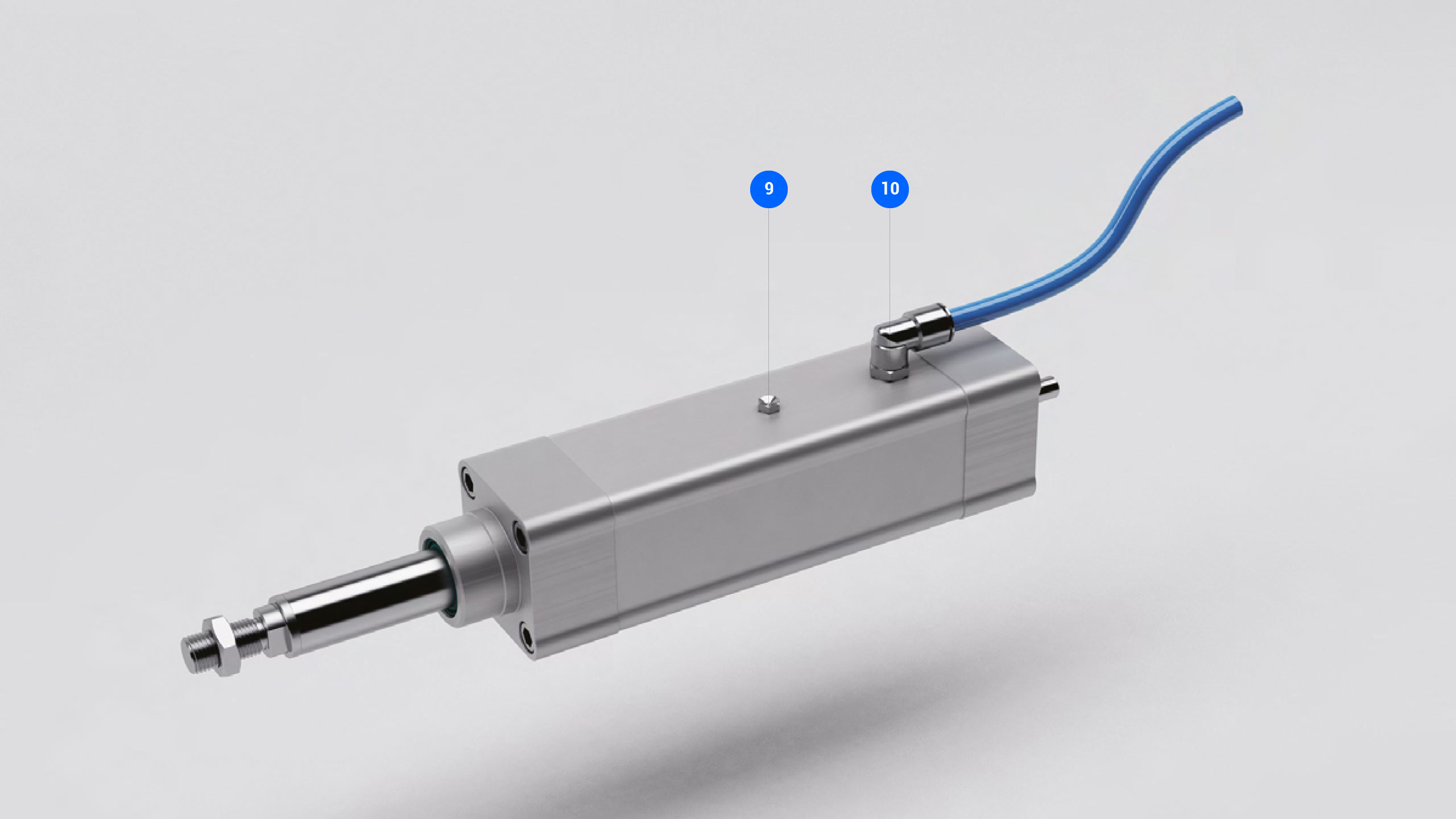

Version avancée

9 - Graisseur

10 - Connexion pour la compensation de la pression

Classe de protection IP65 (IP65)

Protection contre la poussière et l'eau, garantissant la sécurité des composants internes.

IP65CR

Résistant à la corrosion dans les environnements difficiles grâce à des composants en acier inoxydable.

Industrie alimentaire (FI)

Conçus pour l'industrie alimentaire, ils utilisent des matériaux compatibles avec les aliments et des surfaces faciles à nettoyer.

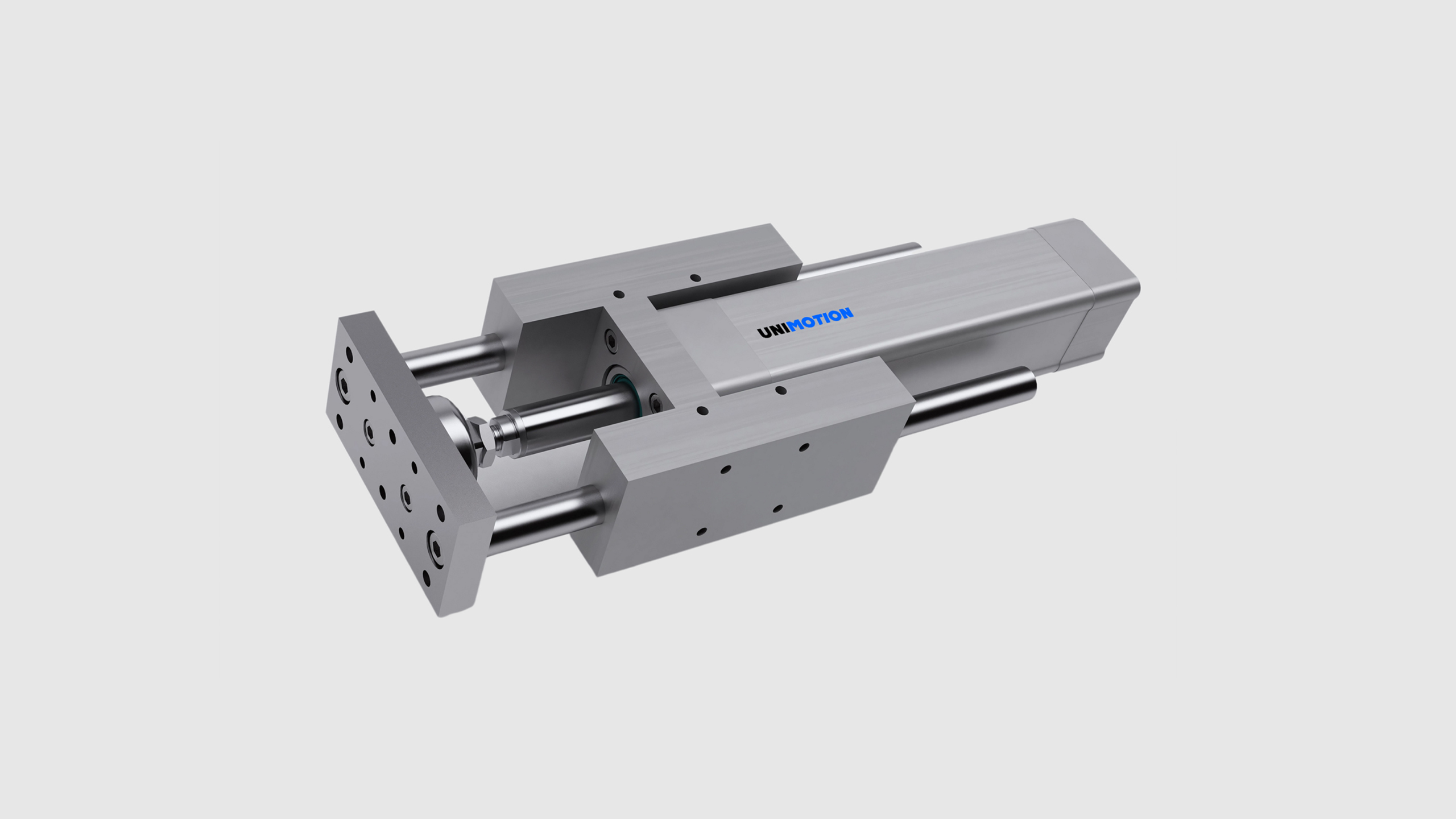

Unité de guidage GUH

L'unité de guidage UNIMOTION GUH améliore les performances des vérins électriques en assurant un guidage, une stabilité et une manipulation de la charge supérieurs. Construit avec un corps en aluminium et des guides en acier, le GUH assure un mouvement linéaire précis même sous des charges élevées et dans des conditions exigeantes.

Capacité de charge élevée:

Supporte des charges axiales importantes avec des options de douilles à glissement et à billes.

Mouvement précis:

Réduit la déflexion et assure un mouvement linéaire souple et précis.

Intégration polyvalente:

S'intègre facilement aux vérins électriques UNIMOTION PNCE pour une automatisation sans faille.

Construction durable:

Les matériaux en aluminium et en acier assurent une performance et une fiabilité durables.

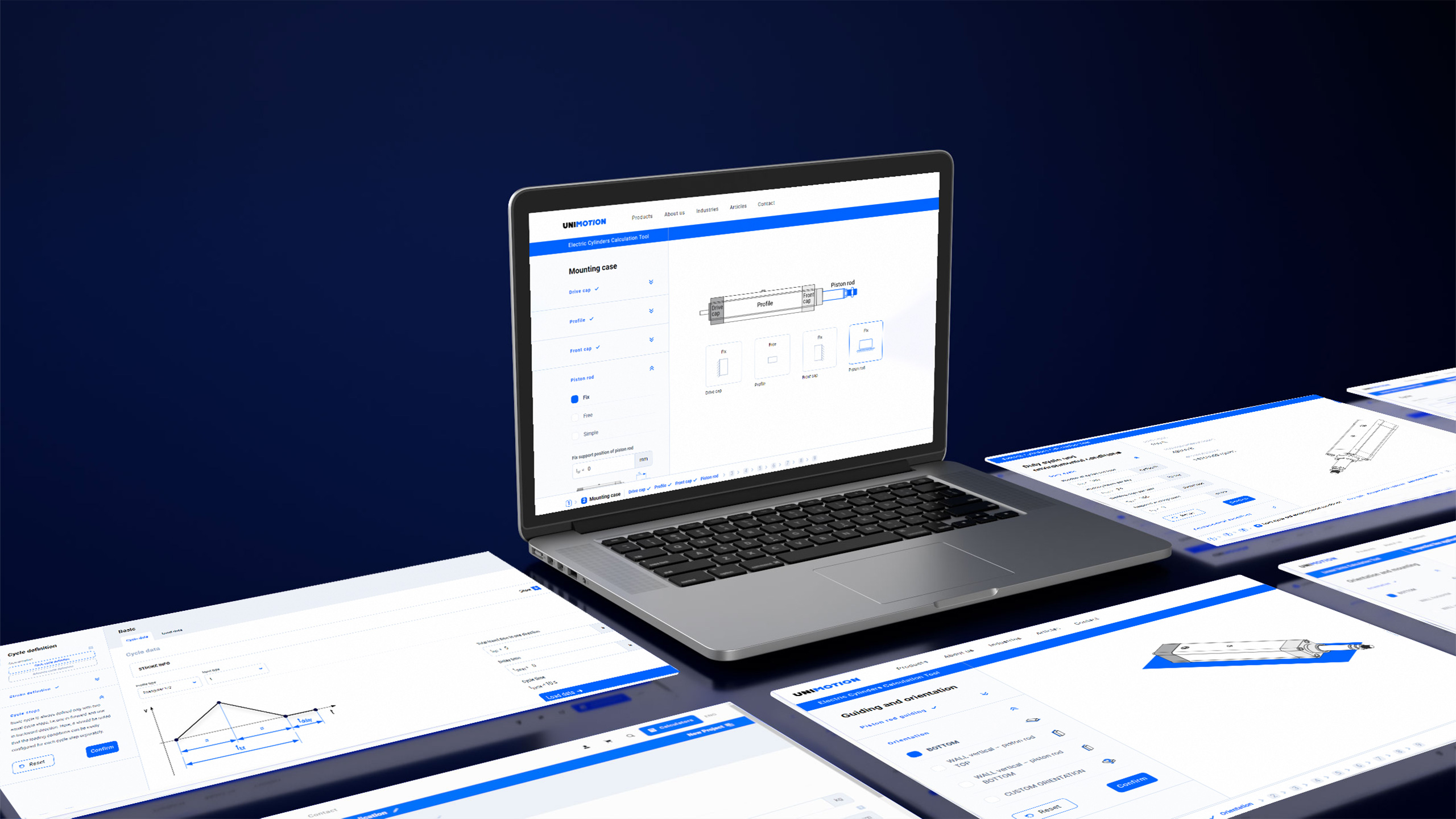

Outils en ligne

Outil de dimensionnement:

Utilisez notre outil de dimensionnement en ligne sophistiqué pour obtenir une solution sur mesure en quelques minutes.

Outil de configuration:

L'outil de configuration étape par étape permet de personnaliser facilement les cylindres PNCE.

Génération de modèle 3D:

Génération intégrée de modèles 3D pour une prévisualisation et un téléchargement instantanés dans plus de 50 formats.

Commande en ligne:

Achetez facilement les cylindres PNCE configurés dans la boutique en ligne UNIMOTION.

Calculez votre solution

Vidéos sur l'assemblage

Adaptateur de moteur VK avec accouplement:

Améliorez la précision et l'efficacité de vos projets d'automatisation avec les vérins électriques UNIMOTION PNCE. Regardez notre vidéo démontrant l'assemblage sans soudure de l'adaptateur de moteur VK avec accouplement.

Regarder la vidéo

Vidéos sur l'assemblage

Assemblage d'entraînement MSD

Découvrez les capacités inégalées des vérins électriques UNIMOTION PNCE. Plongez dans notre dernière vidéo démontrant l'assemblage sans faille avec l'entraînement latéral du moteur MSD.

Acheter Regarder la vidéo

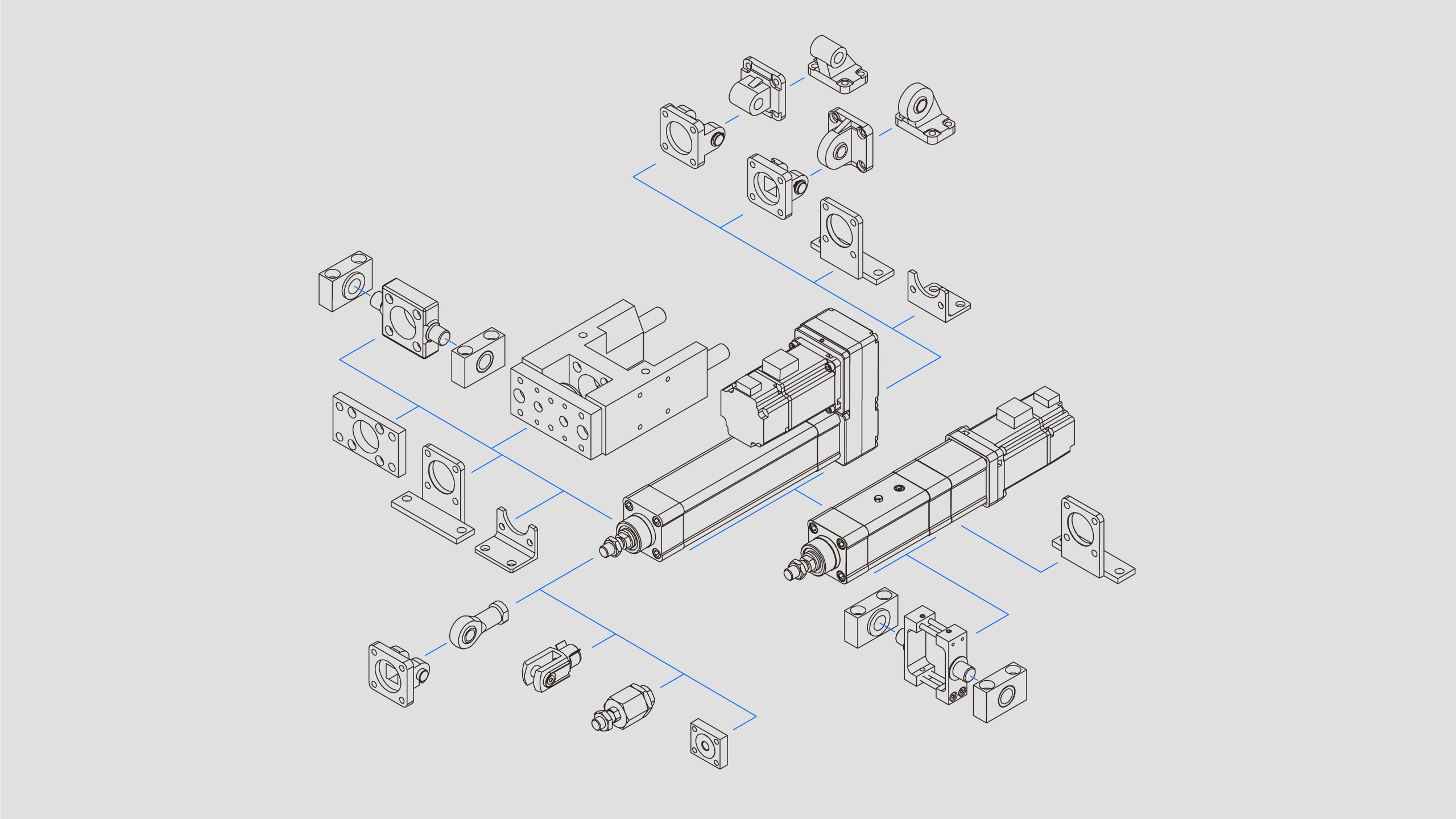

Accessoires

Les vérins électriques UNIMOTION PNCE offrent une gamme d'accessoires conçus pour optimiser les performances et assurer une intégration parfaite dans vos systèmes d'automatisation. Ces accessoires comprennent:

Accessoires pour tiges de piston
Accessoires de montage Accessoires
Vis d'obturation
Unités de guidage
Adaptateurs de moteur
Entraînement latéral du moteur
Raccords en élastomère
Interrupteurs de fin de course

Acheter En savoir plus

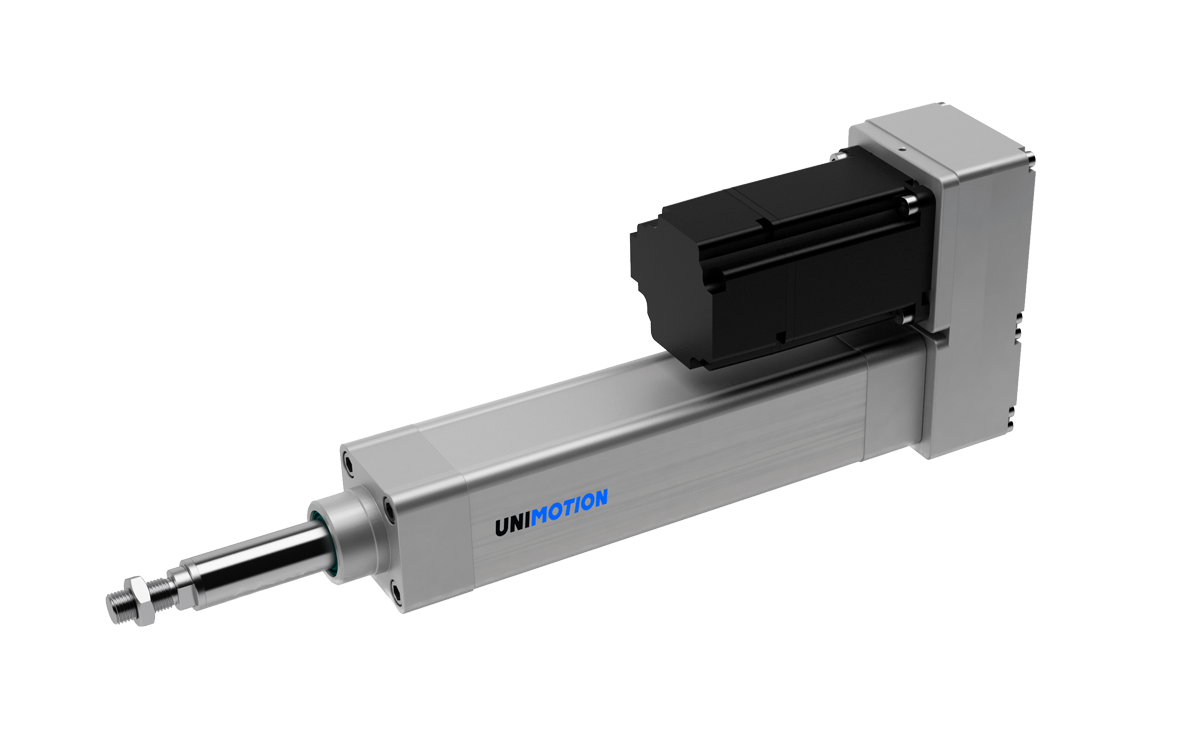

UNIMOTION PNCE spécifications

TAILLE DE LA VIS À BILLES	Jusqu'à 40 × 40 mm
LA CAPACITÉ DE CHARGE DYNAMIQUE	Jusqu'à 38 000 N
CHARGE AXIALE MAXIMALE	Jusqu'à 29 000 N
VITESSE MAXIMALE	Jusqu'à 2,5 m/s
COURSE MAXIMALE	Jusqu'à 1500 mm
L'ACCÉLÉRATION MAXIMALE	Jusqu'à 20 m/s²
Jeu axial	< 0,02 mm
COUPLE À VIDE	Jusqu'à 2,00 Nm
CERTIFICATS	RoHS, REACH, CE

Télécharger le PDF Acheter
